1 - Principe

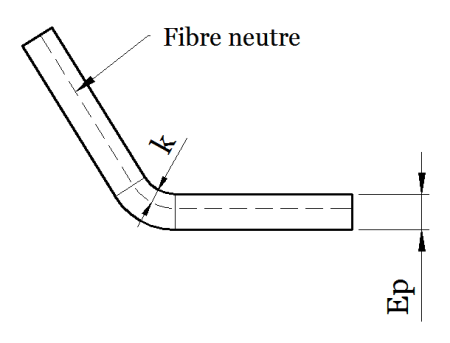

Le facteur k est une valeur permettant de situer la position de la fibre neutre sur une pièce pliée. Il est utilisé pour calculer les développés de tôle pliée.

Le facteur k est toujours positionné par rapport à l’intérieur du pli. Pour connaitre la position de la fibre neutre, il faut multiplier le facteur k par l’épaisseur de la tôle.

Exemple : Le facteur k est de 0.3, l’épaisseur de la tôle est de 5mm. La position de la fibre neutre se trouve donc à 0.3 x 5 = 1.5mm de l’intérieur du pli.

Le facteur k dépend de plusieurs paramètres :

• des outils de pliage : Vé et couteau
• de l’’épaisseur de la tôle
• de la matière
• de l’angle de pliage
• le sens de laminage peut également avoir un impact

2 - Calcul

Pour pouvoir déterminer le k, il faut alors faire une série d’essai sur la plieuse en utilisant des éprouvettes de dimensions données.
La dimension importante est la longueur de l’éprouvette, la largeur n’ayant pas d’impact sur le facteur k.

Suivant vos habitudes de conception, il faudra faire autant d’essai que d’angle de pliage. On peut considérer une plage de plus ou moins 10° pour un même facteur k.

Exemple : le facteur k pour un angle à 90° est de 0.3, je considère qu’il sera valable pour un angle compris entre 80° et 100°.

3 - Essai

On considère L comme la longueur de l’éprouvette.

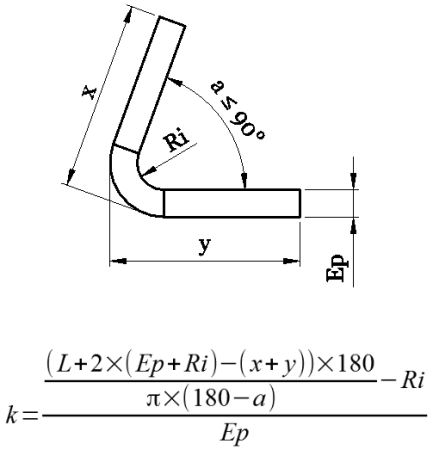

Pour un pliage inférieur à 90°

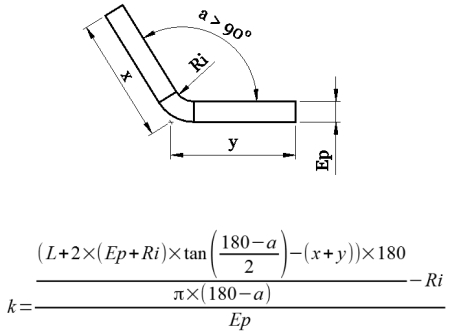

Pour un pliage supérieur à 90°
